安全控制方案介紹

      安全控制系統，又叫關鍵控制（Critical Control）系統，包括緊急停車/安全聯鎖系統（ESD/SIS/ITCC）、機組控制系統（TMC/SIS/ITCC）、火災氣體檢測系統（F&G）、鍋爐管理系統（BMS）、高壓保護系統（HIPPS）等，廣泛應用于航空航天、石油和天然氣加工、精細化工、海上石油開采、大型電站、大型鍋爐管理和機組控制等領域。

系統概述

    系統可根據客戶需求靈活配置為TMR（2oo3D）或CPU冗余結構（1oo2D）。

    CPU冗余結構（1oo2D），即系統的中央控制單元模塊由2塊同樣的CU模件構成1oo2D的中央控制單元。采用雙1oo2D結構的目的是為用戶提供最大的實用性（可用性），其容錯功能使得系統中任何一個部件發生故障，均不影響系統的正常運行。

    TMR冗余容錯結構（2oo3D），即系統的中央控制單元模塊由3塊同樣的CU模件構成2oo3D的中央控制單元。采用2oo3D結構的目的是為用戶提供最大的實用性（可用性），其容錯功能使得系統中任何一個部件發生故障，均不影響系統的正常運行，它的容錯功能更加完善。

系統原理圖1oo2D

系統原理圖2oo3D

        系統為模塊化的結構，中央機架部分包括中央單元、通訊模塊和其他附件端子組成?？梢詽M足在安全區域 (室內) 及危險區域內 (室外) 。

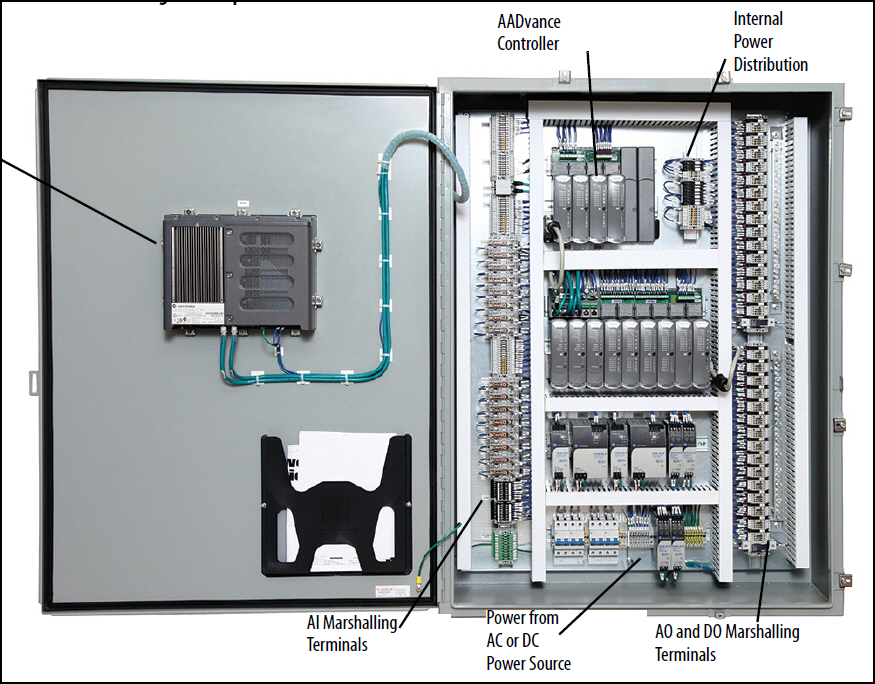

系統機柜圖

系統的SOE事故記錄分辨率為ms級，系統的SOE功能可對系統本身的故障或導致聯鎖停車的各種事件進行記錄。

系統結構圖

系統特點：

           1、滿足過程安全標準, 高達SIL 3

           2、快速的工程及安裝

           3、減少總成本投入

           4、可安裝再多種使用環境下(高腐蝕及溫度環境, 2區防爆等)

系統的安全性和可用性

        系統，既可達到SIL3的安全等級要求（IEC 61508），又能滿足非常高的可用性的需要。根據安全性和可用性的需要，不僅在中央設備而且在I/O級上，均可提供單的或冗余的設備配置。冗余配置增加了系統可用性，當其中一個模件發生故障時將被自動切除，它所對應的另一個冗余模件將保持工作，對工藝過程無任何擾動。

     系統供電和現場供電為分離獨立供電方式。

典型供電布置圖
